クラウド-デバイス通信編
AWSの受信確認
01
「 https://console.aws.amazon.com/console/home 」と入力し、ご自身のアカウントでログインします。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/af52887d021b0f4747c710ab5e164121.png)
02
画面を下へスクロールします。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/363d626f7b7995be1f15af7ad00c85f8.png)
03
「IoT Core 」をクリックします。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/58f3ca2576949aaa045f70871426ca84.png)
04
サイドメニューの「テスト」へ移動します。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/AWS0423_87.png)
05
① 初期設定のPublishトピックにて設定した文字を入力します。
②「トピック」ボタンをクリックします。
Thingからの受信データを監視する状態になりました。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/AWS0423_899.png)
06
しばらく待ち、データが上がってくることを確認する
Publishタグ、Publishシーケンス、Publishメッセージメンバーに設定した文字が含まれています。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/AWS0423_95.png)
07

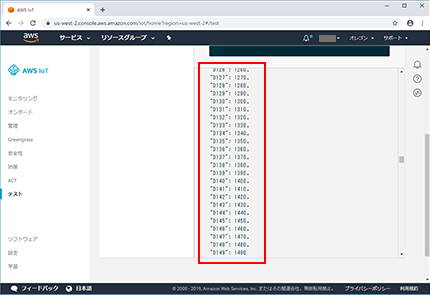

サンプリングデバイス設定にて登録したデータがすべて入っていることを確認します。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/8701d300280b997acd7adfce9e0efc83.png)
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/c54e97979c46d1c1f5e6a7dfda55f618-1024x281.png)

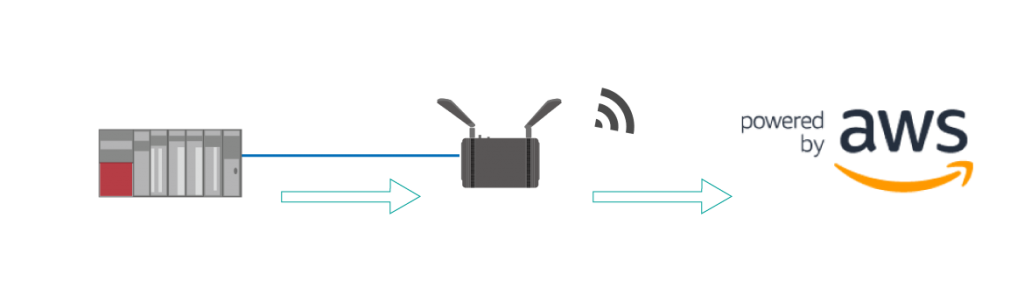

これで、クラウドへデータ上ることが確認できました。
送信確認
08
トピックの発行へ移動します。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/bb0b3bbcffd442763f78ae23a57afe15.png)
09

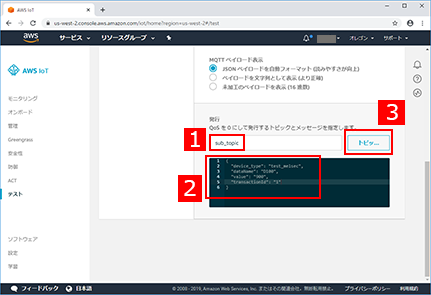

①Subscribeトピックに登録した文字を入力します。
②JSONフォーマットで、デフォルトの内容以下を書き変えます。
”device_type” ユニット名 を入力
”dataName” データ名 を入力
”value” 任意の値 を入力 ダブルクォート付
”transactionId” 任意の数値 を入力 ダブルクォート付
③のボタンをクリックします。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/45752484b98d35c355fe897427129054.png)
10

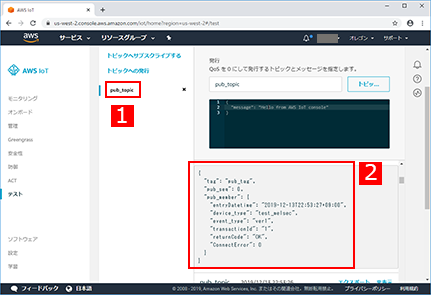

①Publishトピックへ移動します。
②スクロースさせ、Subscribeに対する応答を探し確認します。
”transactionId”が一致するデータが応答データになります。
”returnCode”にて送信結果が返ります。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/3e51d5a5d101ae47f75fc7f572b555ac.png)
11

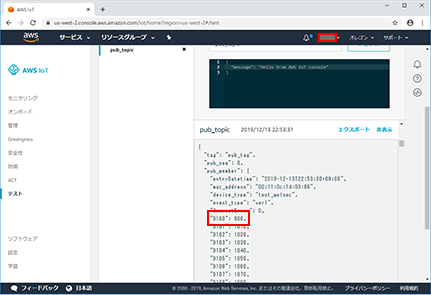

次のPublishデータにて、 SubscribeによりPLCに書き込んだデータを読み込んでいることを確認します。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/f6cf96ec9f09f8d7023bdf278fc83ed5.png)
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/15ba0e087bf8089d508af9ec41c41809-1024x281.png)
これで、クラウドからデータを書き込めることが確認できました。
クラウドーデバイス通信編は完了です。
