クラウド-デバイス通信編
Azureの受信確認
01
Device Explorerを起動します。
①「Windowsキー + Sキー 」よりDevice Explorer を検索します。
②検索し、表示されたら「 Device Explorer」をクリックします。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/azure421_108.jpg)
02

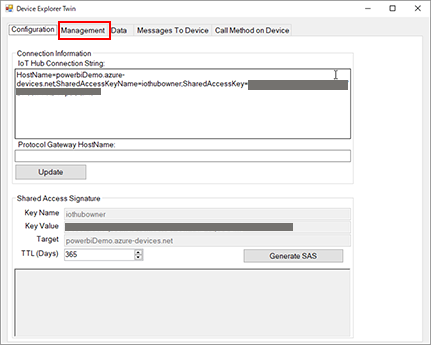

「 Managemant」タブをクリックします。
クラウド接続編にてセットした接続文字列が入っています。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/a32eed13073d64558e496205679f943e.png)
03
IoTデバイスが表示れ、Connected になっていることを確認します。
①「Data」タブをクリックします。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/azure421_116.jpg)
04
① IoTデバイスを選択します 。
②「Monitor」ボタンをクリックします。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/azure421_119-1.jpg)
05
IoTデバイスからの受信データを監視する状態になりました。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/azure421_122.jpg)
06

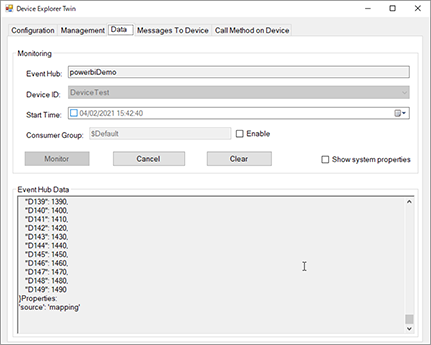

IoTデバイスからデータ受信を受信しました。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/39600e819310f9f2aef66c650ffa51ed.png)
07

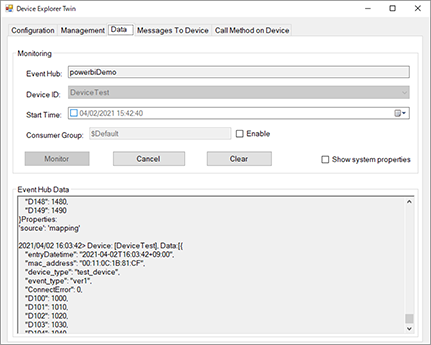

受信データを先頭から確認します。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/9d64658450900970bf1d1518f7cb927f.png)
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/bfa69e299dcaaf9391581bf9d9b9a35e-1024x281.png)
これで、クラウドへデータ上ることが確認できました。
送信確認
08

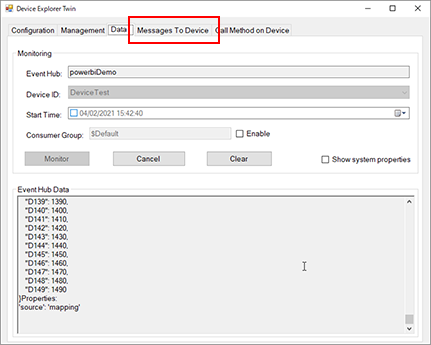

「Messages To Device」タブをクリックします。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/fd40a99780bb4b49f498028ca97eba62.png)
09

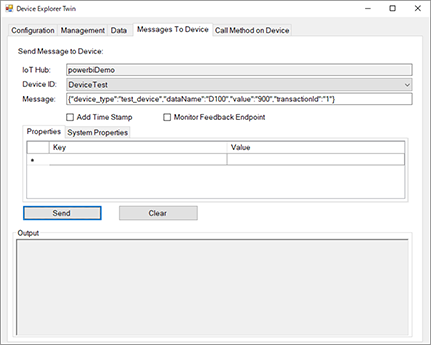

JSONフォーマットで、デフォルトの内容以下を書き変えます。
”device_type” ユニット名 を入力
”dataName” データ名 を入力
”value” 任意の値 を入力 ダブルクォート付
”transactionId” 任意の数値 を入力 ダブルクォート付
で入力します。
コピペ用
{“device_type”:”test_device”,”dataName”:”D100″,”value”:”900″,”transactionId”:”1″}
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/b79a2eb9d8d204de5b24e2da07ca5351.png)
10

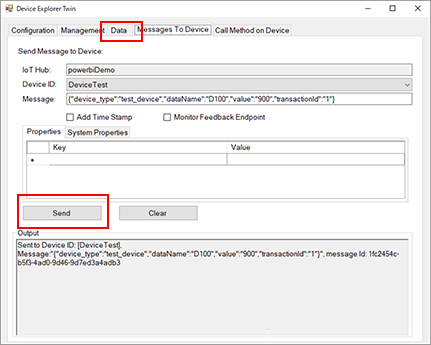

①「Send」ボタンをクリックします。
送信内容が「Output」に表示されます。
② 「Data」タブをクリックします。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/5d028214c1e7af10f3b3122f9d1ada8b.png)
11

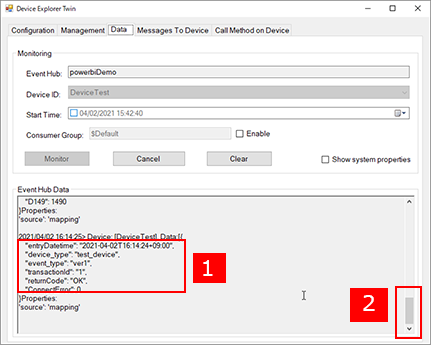

①”transactionId”が一致するデータが応答データになります。
”returnCode”にて送信結果が返ります。
② スクロースさせ、「Messages To Device」に対する応答を探し確認します。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/65eb9b5ef6919645906d5344ababeb0a.png)
12

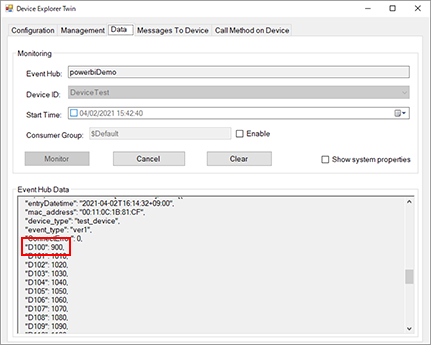

次の受信データにて、PLCに書き込んだデータを読み込んでいることを確認します。
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/90c5b847d261e99a356e57d88772af4e.png)
![](https://www.kanazawa-es-biz.com/wp-content/uploads/2021/04/bc45f1a6a8168e0e776e72f6837e4406-1024x281.png)
これで、 クラウドからデータを書き込めることが 確認できました。
これでクラウドーデバイス通信編 は完了です 。
